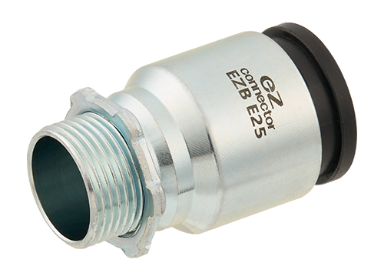

Quick N ez connector
박스 커넥터
(Box Connector)
모델 별 스펙
| 품명 / 규격 | 치수 (mm) | |||
|---|---|---|---|---|
| L(±3mm) | L1(±3mm) | L2(±3mm) | H(±3mm) | |
| EZB E19x16 | 58 | 49 | 40 | 29 |
| EZB E25x22 | 61 | 52 | 40.8 | 35.5 |
| EZB E31x28 | 63 | 55 | 42 | 41.5 |
| EZB E39x36 | 67.1 | 55.2 | 47.6 | 50.5 |
| EZB E51x42 | 79.6 | 70 | 53.7 | 62.8 |
| EZB E63x54 | 86.9 | 77.3 | 58.1 | 75.5 |
| EZB E75x70 | 91.2 | 81.6 | 60.1 | 88.2 |
EZB E19x16
| 치수 (mm) | |
|---|---|
| L (±3mm) | L1 (±3mm) |
| 58 | 49 |
| L2 (±3mm) | H (±3mm) |
| 40 | 29 |
EZB E25x22
| 치수 (mm) | |
|---|---|
| L (±3mm) | L1 (±3mm) |
| 61 | 52 |
| L2 (±3mm) | H (±3mm) |
| 40.8 | 35.5 |
EZB E31x28
| 치수 (mm) | |
|---|---|
| L (±3mm) | L1 (±3mm) |
| 63 | 55 |
| L2 (±3mm) | H (±3mm) |
| 42 | 42.5 |
EZB E39x36
| 치수 (mm) | |
|---|---|
| L (±3mm) | L1 (±3mm) |
| 67.1 | 55.2 |
| L2 (±3mm) | H (±3mm) |
| 47.6 | 50.5 |
EZB E51x42
| 치수 (mm) | |
|---|---|
| L (±3mm) | L1 (±3mm) |
| 79.6 | 70 |
| L2 (±3mm) | H (±3mm) |
| 53.7 | 62.8 |
EZB E63x54
| 치수 (mm) | |
|---|---|
| L (±3mm) | L1 (±3mm) |
| 86.9 | 77.3 |
| L2 (±3mm) | H (±3mm) |
| 58.1 | 75.5 |
EZB E75x70
| 치수 (mm) | |
|---|---|
| L (±3mm) | L1 (±3mm) |
| 91.2 | 81.6 |
| L2 (±3mm) | H (±3mm) |
| 60.1 | 88.2 |
Quick N ez connector 제품특징
삼성이 선택한 품질
- 삼성전자
- 평택∙기흥∙천안아산 캠퍼스 (소방/일반/자동제어/비상방송통신 적용)
- 삼성SDI
- 나사없는 전선관용 원터치 연결구 “표준화 작업”
- 국내 및 해외공장(말레이시아, 헝가리, 미국) 적용 예정
23년간 실적으로 검증된 기술력
- 2000년 설립 “원터치 배관 연결구” 전문 개발 및 생산 기업
- 국∙내외 지식 재산권 20건 이상 보유 (미국, 일본, 중국, 대만 및 한국)
- 약 1,000만개 납품 시공 실적(2023년 현재)
- 23년간 축적된 국내 및 해외 실적 (대만, 일본, 중국, 미국 및 러시아)
쉽고 빠른 시공성 (Quick N ez connector)
- 비숙련자 누구나 공구 없이 쉽게 시공 가능
- 타 공법 대비 40% 이상 빠른 시공 속도
편리한 유지보수
- 필요시 죠우홀더(Jaw Holder)를 누르기만 하면 간단히 연결구 착탈 가능
- 손쉬운 착탈로 편리한 유지 보수
뛰어난 경제성
- 공사기간 단축에 따른 공사비 절감
- 일반공 시공에 따른 인건비 절감
- 나사없는 전선관 사용에 따른
- 파이프 비용 절감 (후강전선관 대비)
뛰어난 내구성 (방수방진 IP등급)
- 어떤 진동에도 풀리지 않는 내구성 (볼트식 대비)
- 오링 적용을 통한 우수한 방수 ∙ 방진 기능
Quick N ez connector 제품구성
Quick N ez connector 시공방법
체결
제품 및 파이프 확인
파이프 체결
확인
해체
죠우홀더를 누름
파이프 해체
해체 완료
Quick N ez connector 적용사례
삼성전자 평택 캠퍼스
